Почему для некоторых бачков унитазов в Великобритании требуется комплект для плотного соединения?

В процессе работы с клапанами смыва для унитазов, предназначенными для рынка Великобритании, мы заметили интересное различие в конструкции и способе установки некоторых керамических бачков для унитазов.

В отличие от многих двухкомпонентных унитазов, распространенных на американском рынке, некоторые керамические бачки, продающиеся в Великобритании, не имеют специальных отверстий для болтов в нижней части.

Вместо этого керамический корпус может иметь только отверстия для Впускной клапан и выпускной клапан промывки.

Это позволяет использовать одну и ту же базовую конструкцию бачка для различных вариантов установки.

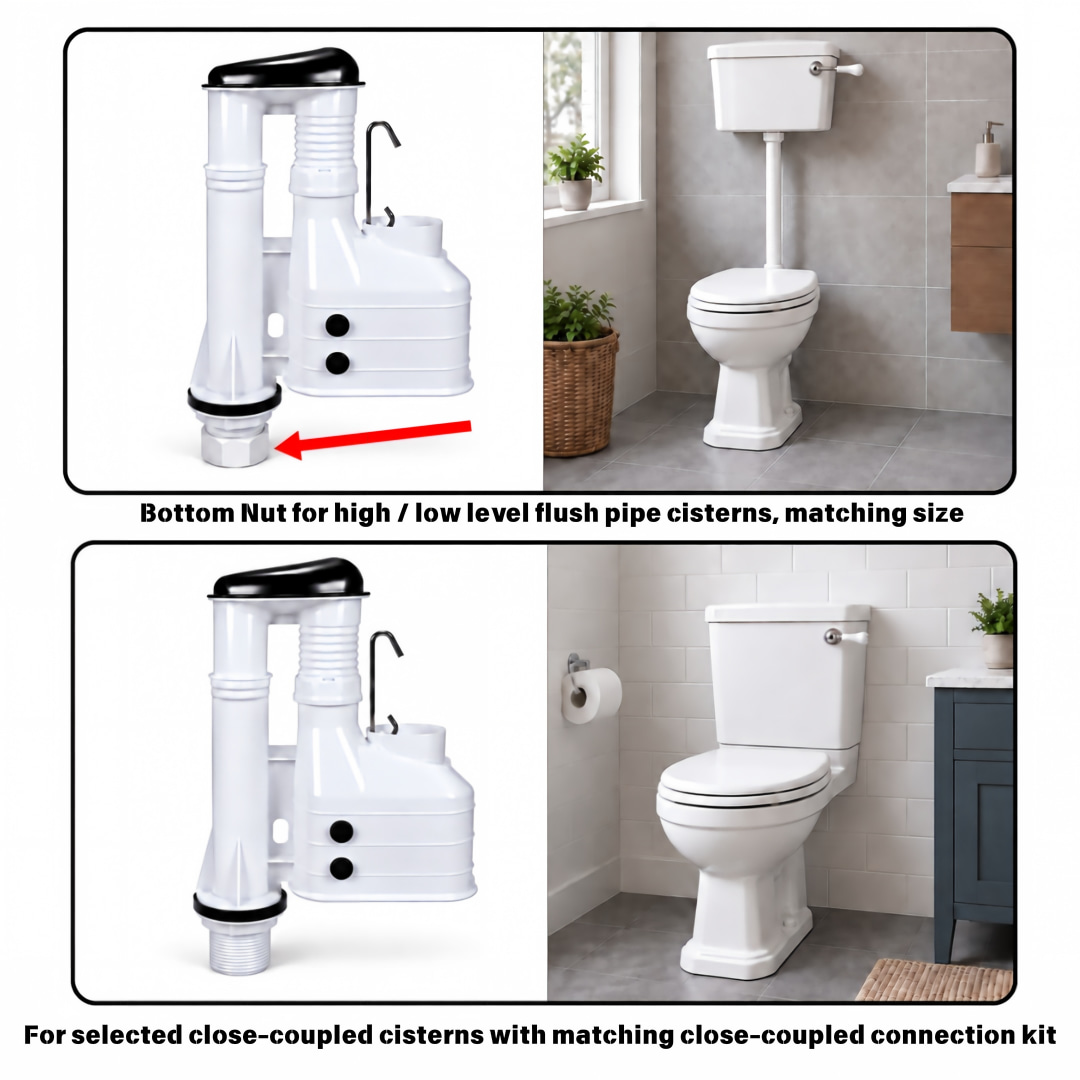

1. Бачок унитаза с установленной сливной трубой.

Один из распространенных вариантов установки — это бачок унитаза, расположенный высоко или низко, при котором бачок отделен от чаши унитаза и соединен с ним сливной трубой.

В данной конфигурации сливной клапан устанавливается через выходное отверстие в нижней части бачка.

Нижняя гайка смывного клапана, или контргайка, крепит клапан к керамическому бачку. Затем сливная труба подсоединяется под клапаном.

Для такого типа установки крепежные болты для соединения бачка с поддоном не требуются.

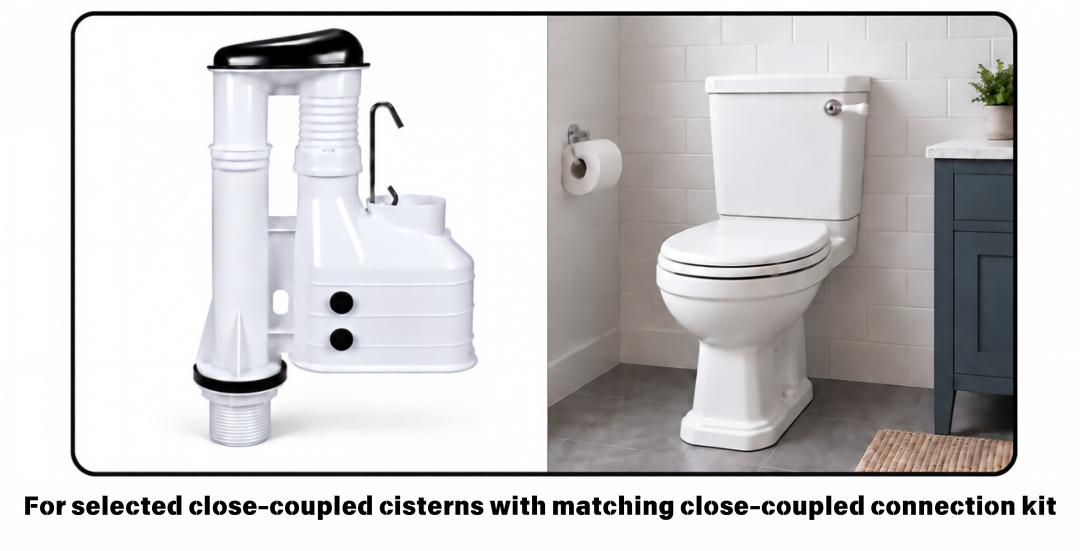

2. Бачок того же типа, что используется в унитазах с бачком, расположенным вплотную к бачку.

Ситуация становится еще интереснее, когда совместимый бачок устанавливается непосредственно на чашу унитаза.

Если в самом бачке нет отдельных крепежных отверстий, потребуется другой способ крепления к поддону.

Здесь используется комплект для плотной сцепки.

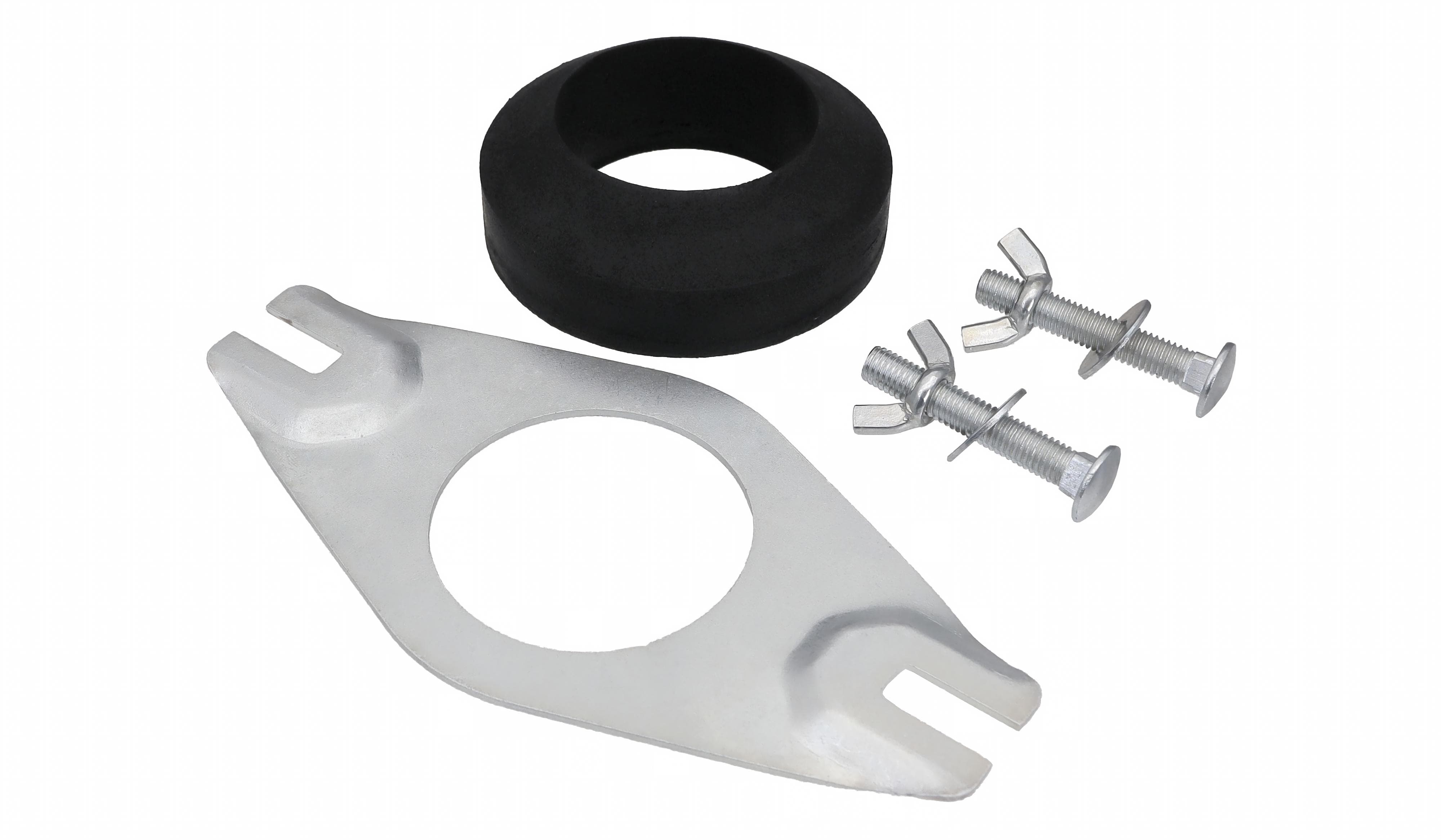

Типичный комплект включает в себя:

• металлическая соединительная пластина;
• два крепежных болта;
• гайки и шайбы;
• Резиновая или поролоновая уплотнительная шайба, часто называемая кольцевой шайбой.

Металлическая пластина располагается вокруг выходного отверстия сливного клапана. Затем два болта на пластине проходят вниз через соответствующие отверстия в чаше унитаза, обеспечивая надежное крепление бачка.

Британские производители описывают эти комплекты как способ надежного крепления бачка унитаза к кастрюле, обеспечивающий при этом водонепроницаемое соединение.

Таким образом, выходное отверстие смывного клапана в данной конструкции выполняет две функции: оно обеспечивает прохождение смывной воды, а также служит центральным элементом, вокруг которого устанавливается соединительная пластина.

Как выглядит установка?

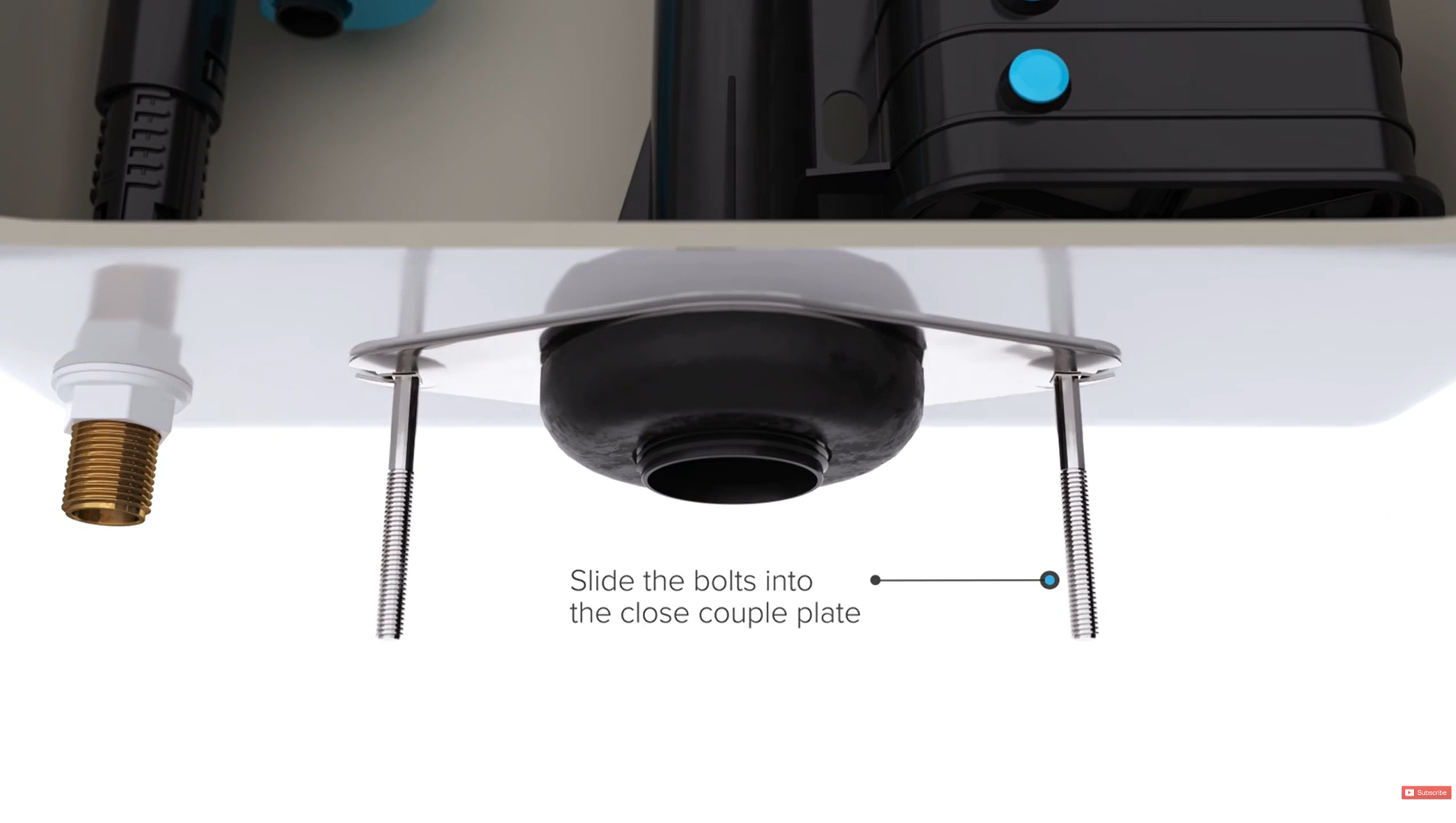

После установки соединительной пластины, болтов и уплотнительной шайбы, конструкция под бачком выглядит следующим образом:

Болты, идущие вниз с обеих сторон выходного отверстия сливного клапана, используются для крепления бачка к унитазу.

Это создает совершенно иную конструкцию по сравнению со многими двухсекционными унитазами американского типа.

Например, в инструкциях по установке от компании Kohler показано, что болты крепления бачка проходят непосредственно через специальные отверстия в дне бачка унитаза перед креплением бачка к чаше.

Конструкция бачков унитазов в Великобритании и США: небольшая, но важная разница.

Для производителей смывных клапанов и поставщиков запасных частей понимание этих различий в установке имеет важное значение.

Сливной клапан может выглядеть очень похоже на аналогичных изделиях на разных рынках, но такие детали, как резьба выходного отверстия, нижняя гайка, размер выходного отверстия бачка и способ соединения, могут определять, совместим ли клапан с конкретным унитазом.

В компании Jielin Plumbing мы производим впускные и сливные клапаны для унитазов, а также сопутствующие компоненты для ремонта унитазов для различных рынков. При разработке или поставке запасных частей мы уделяем внимание не только самому клапану, но и тому, как компонент взаимодействует с керамическим бачком и системой установки унитаза.

Для более подробного ознакомления с процессом установки такого типа сливного клапана и соединительного элемента в непосредственной близости, вы также можете посмотреть это видео по установке:
